トルク式摩耗抵抗測定機
TYPE:20
ボールオンディスク／ディスクオンディスクによる摩擦摩耗を、低荷重から高精度に測定できるトルク式試験機です。
面接触ディスクと点接触ボール圧子を選択でき、自重バランス機構により微小荷重でも精度の良い試験が行えます。（JIS R 1613 対応）
特徴
高速回転ターンテーブル採用
最大回転が3000rpmなので、高速での摩耗試験が行えます。一方向のみの高速摩耗試験を行いたい場合に最適です
トルク変換器搭載
トルク変換器は、ターンテーブルに直結されていますので、摩擦の微少な変化もとらえます。
様々な試験に対応可能なバランスアーム機構
表面性試験機TYPE:14FW等と同じ、バランスアーム機構を採用していますので、面、点、線接触等の多彩な測定子を使用する事ができます。また垂直荷重は10gステップで行えます。
動作イメージ
主な仕様
TYPE:20
対応試験規格
JIS R 1613：2010 (ファインセラミックスのボールオンディスク法による摩耗試験方法)
※ 別途測定治具が必要な場合がございます。
※ 別途測定治具が必要な場合がございます。
回転数
10～3000rpm （回転数表示、回転積算数表示）
自動停止機能
指定回転回数停止（最大99,999,999回）指定時間停止（最大65,535秒）
測定範囲
0～4000g／cm
圧子移動範囲
ターンテーブル中心より外周まで
安全装置
過負荷安全装置
高周波雑音防止回路
高周波雑音防止回路
動歪みアンプ
ゼロ点調整 ・・・ デジタルサーボオートゼロリセット方式
出力（非直線性） ・・・ 0～±5V（±0.05％FS以内）
感度切換 ・・・ 0・100・50・25・10％FS
SN比 ・・・ 60dB（最大感度）
応答周波数特性 ・・・ 2kHz／-3dB
フィルタ ・・・ 1・10・100HZ・PASS（ローパスフィルタ）
（動歪みアンプは本体に内蔵されています。）
出力（非直線性） ・・・ 0～±5V（±0.05％FS以内）
感度切換 ・・・ 0・100・50・25・10％FS
SN比 ・・・ 60dB（最大感度）
応答周波数特性 ・・・ 2kHz／-3dB
フィルタ ・・・ 1・10・100HZ・PASS（ローパスフィルタ）
（動歪みアンプは本体に内蔵されています。）
使用環境
0～50℃ 85％RH以内 但し、結露なきこと
電源
AC100V 50／60Hz
全体寸法
本体：W630mm×D350mm×H475mm
付属品
サンプリングディスク φ5インチ 1台、ボール圧子 1式、組分銅 1式、
中継コード 1m、電源コード（2P・E付き2m） 1本、アース線 1本、
アクリルカバー（インターロック付き）、部品ケース 1箱、取扱説明書 1部
中継コード 1m、電源コード（2P・E付き2m） 1本、アース線 1本、
アクリルカバー（インターロック付き）、部品ケース 1箱、取扱説明書 1部
オプション
トライボソフト、 各種測定子等

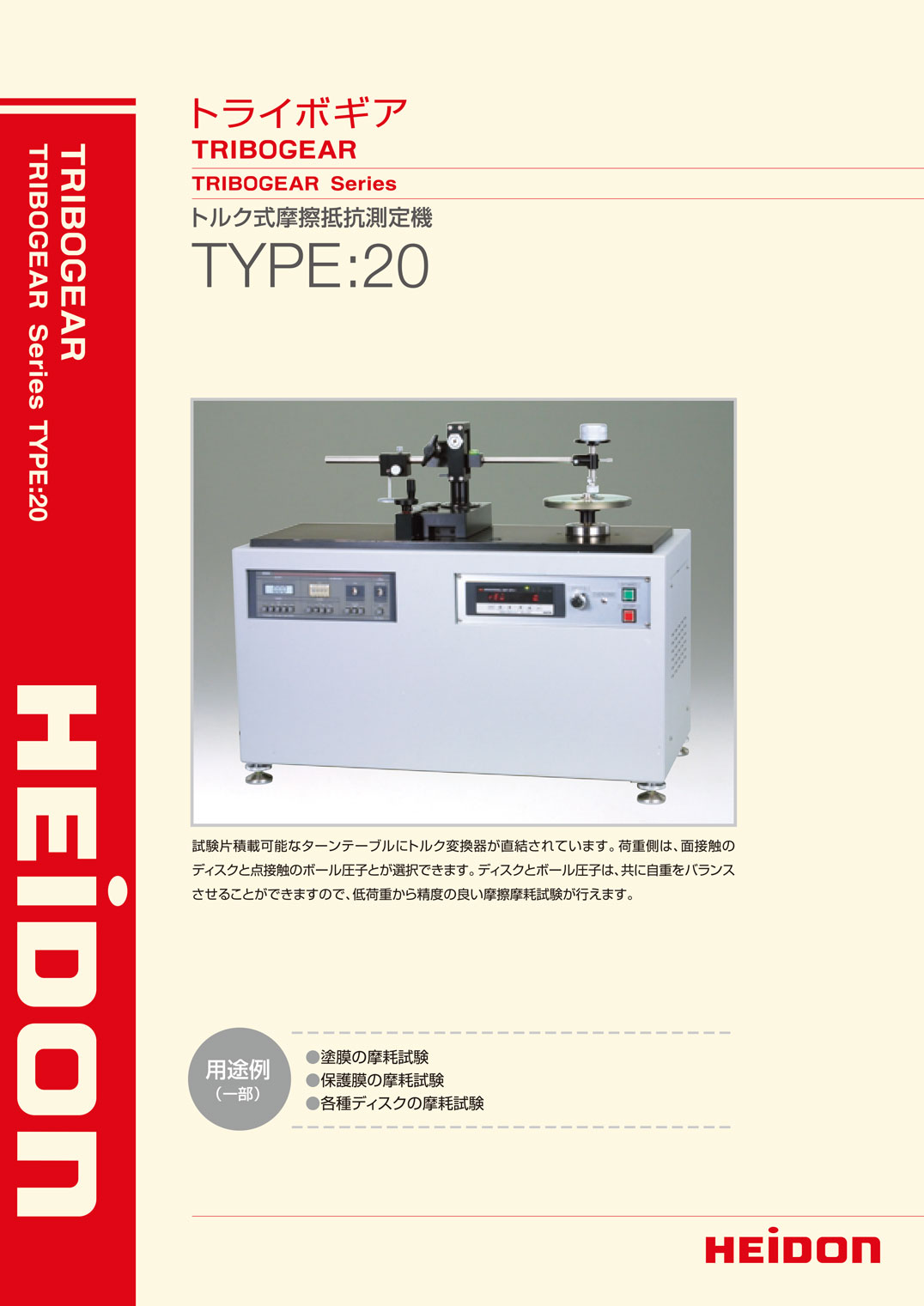

カタログ
