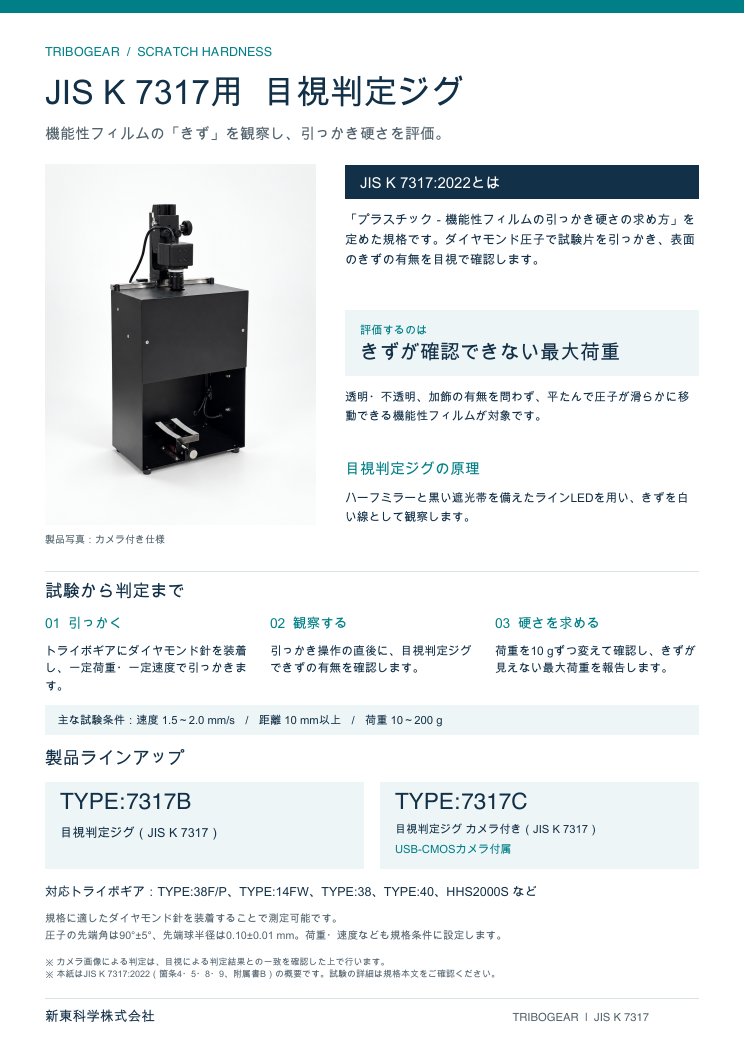

JIS K 7317用 目視判定ジグ

JIS K 7317:2022とは

「プラスチック－機能性フィルムの引っかき硬さの求め方」を定めた規格です。ダイヤモンド圧子で試験片を引っかき、表面のきずの有無を目視で確認します。
評価するのはきずが確認できない最大荷重です。透明・不透明、加飾の有無を問わず、平たんで圧子が滑らかに移動できる機能性フィルムが対象です。

目視判定ジグの原理

ハーフミラーと黒い遮光帯を備えたラインLEDを用い、きずを白い線として観察します。

試験から判定まで

01 引っかく：トライボギアにダイヤモンド針を装着し、一定荷重・一定速度で引っかきます。
02 観察する：引っかき操作の直後に、目視判定ジグできずの有無を確認します。
03 硬さを求める：荷重を10 gずつ変えて確認し、きずが見えない最大荷重を報告します。

カメラ付き仕様（TYPE:7317C）

USB-CMOSカメラが付属し、カメラ画像でもきずを確認できます。カメラ画像による判定は、目視による判定結果との一致を確認した上で行います。
