0120-474-606翼も選んだ、回転数も合わせた——それでも「混ざっていない場所」が残ることがあります。撹拌槽の中には、流れが届かない"死角"が潜んでいます。第4回は、撹拌の盲点である「デッドゾーン」と、それを解消するための槽内設計の基本を解説します。

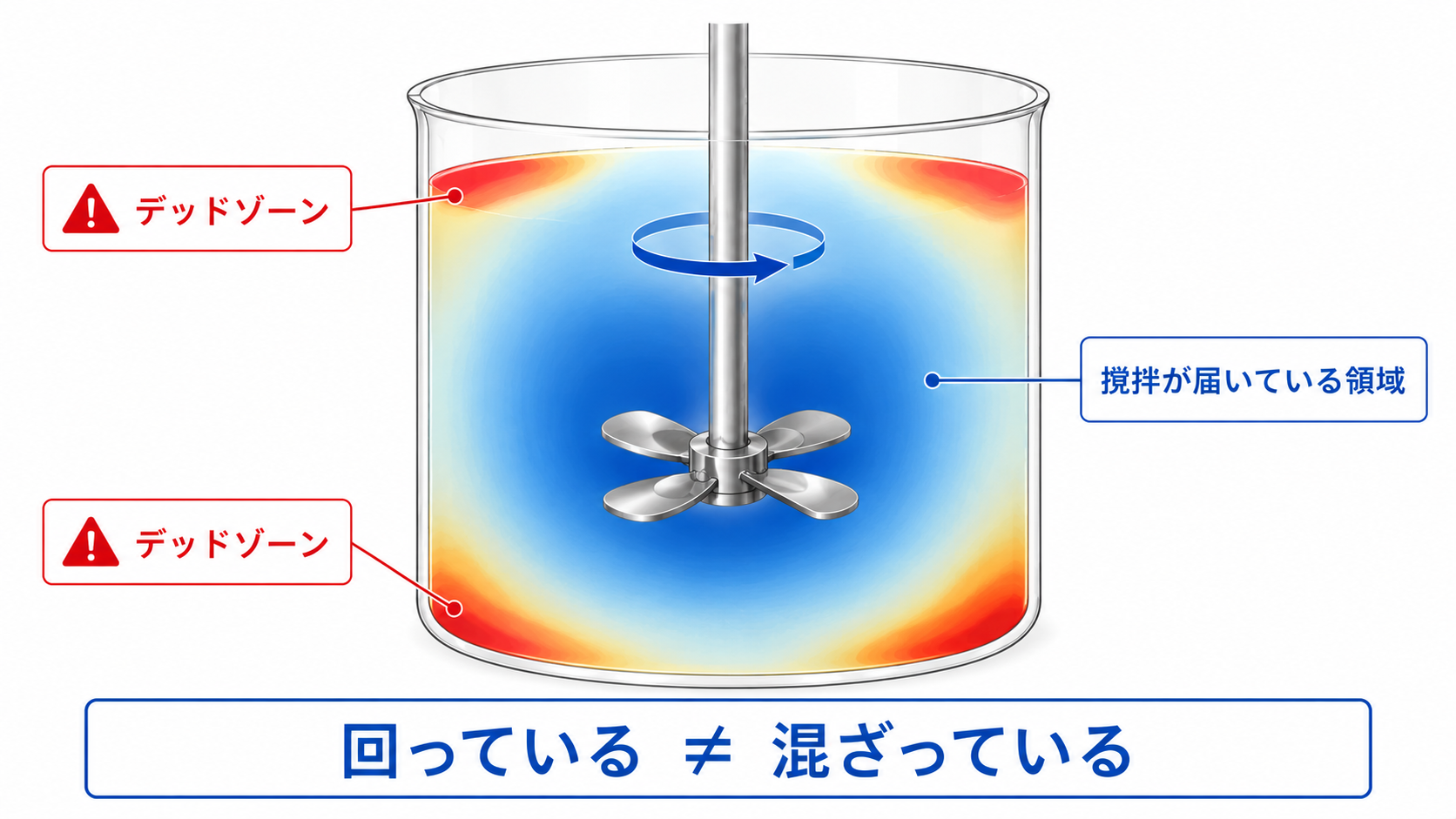

「回っている」と「混ざっている」は違う
撹拌機を動かして液面が動いているのを見ると、「混ざっている」と安心しがちです。しかし、液面が動いていても、槽の底や壁面付近にまったく流れが届いていないケースは珍しくありません。
この「撹拌が届かない領域」をデッドゾーン（死角）と呼びます。デッドゾーンに存在する液は混合に参加しておらず、濃度や温度が他の領域と異なったままです。
デッドゾーンが問題になるのは、次のような場面です。
・均一性の不足：反応液の一部だけ反応が進まず、収率が低下する
・品質のばらつき：溶解・分散が不均一で、ロットごとに結果が変わる
・スケールアップの失敗：小スケールでは問題なかったデッドゾーンが、大スケールで顕在化する
デッドゾーンが生まれる3つのパターン

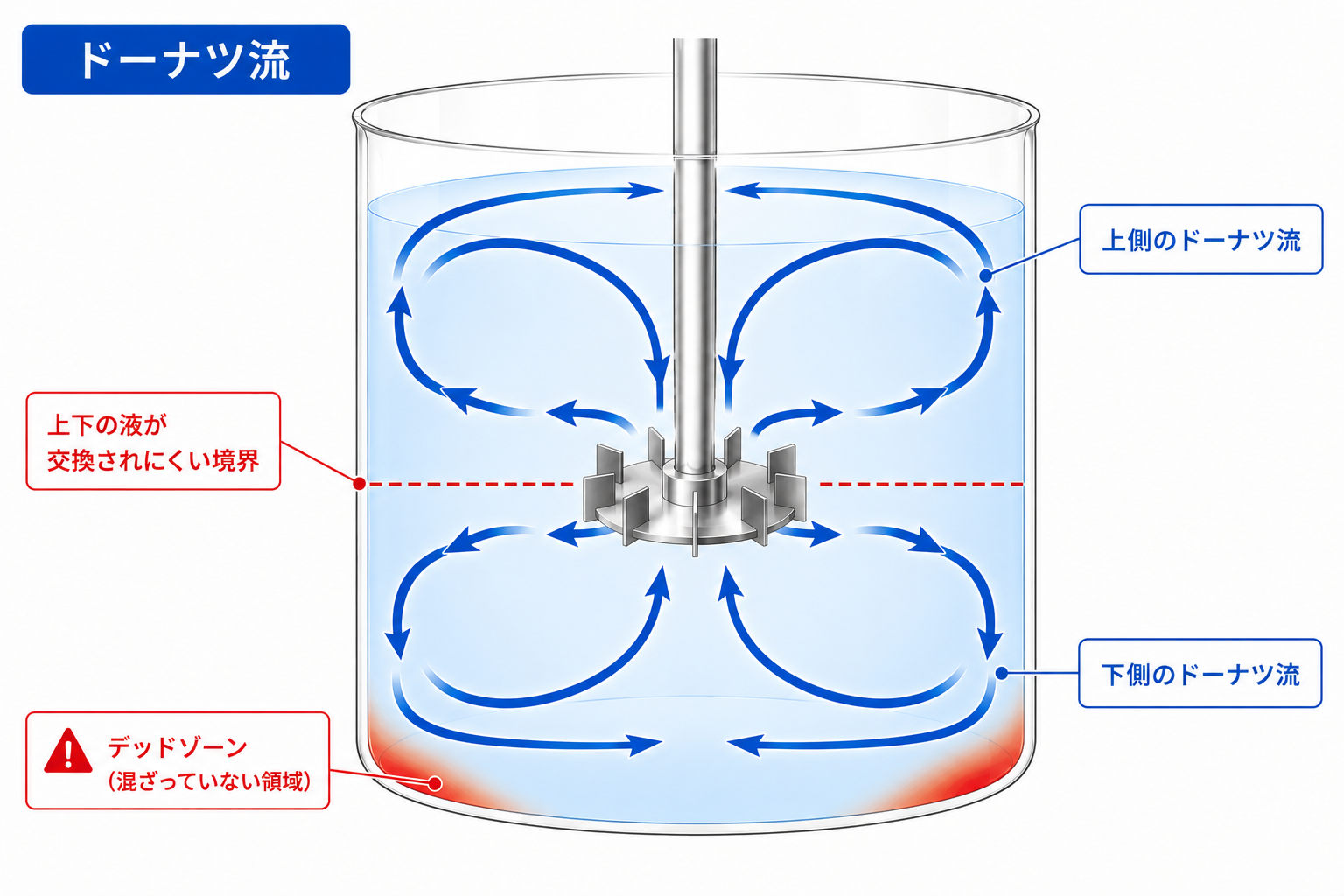

パターン1：ドーナツ流 — 翼の上下に分断される
タービン翼のように放射方向に液を押し出す翼を使うと、翼の上側と下側にそれぞれ独立した循環流が形成されます。これを断面で見ると、ドーナツを2つ重ねたような形になるため「ドーナツ流」と呼ばれます。
問題は、この2つのドーナツの間——つまり翼の高さ付近で上下の液が交換されにくいことです。特に、翼を1段しか設置していない場合、容器の底部と液面付近にデッドゾーンが残りやすくなります。
パターン2：共回りによる水平デッドゾーン
第2回でも触れた「共回り」は、デッドゾーンの観点からも問題です。邪魔板（バッフル）がない容器で液全体が翼と一緒に回転すると、上下方向の循環がほとんど発生しません。
この場合、液面付近は動いていても容器の底部には流れが届かず、粉体が沈殿したまま巻き上がらない、底部の温度だけが異なるといった問題が起きます。
パターン3：容器底部の角に残る滞留
平底の容器を使う場合、底面と壁面の角（コーナー部）に流れが届きにくいのは構造的な宿命です。循環流は底面中央から壁面に沿って上昇しますが、角の部分は流線から外れてしまいます。
この角に粒子が堆積したり、粘度の高い液が残留したりすると、いくら回転数を上げても解消できません。

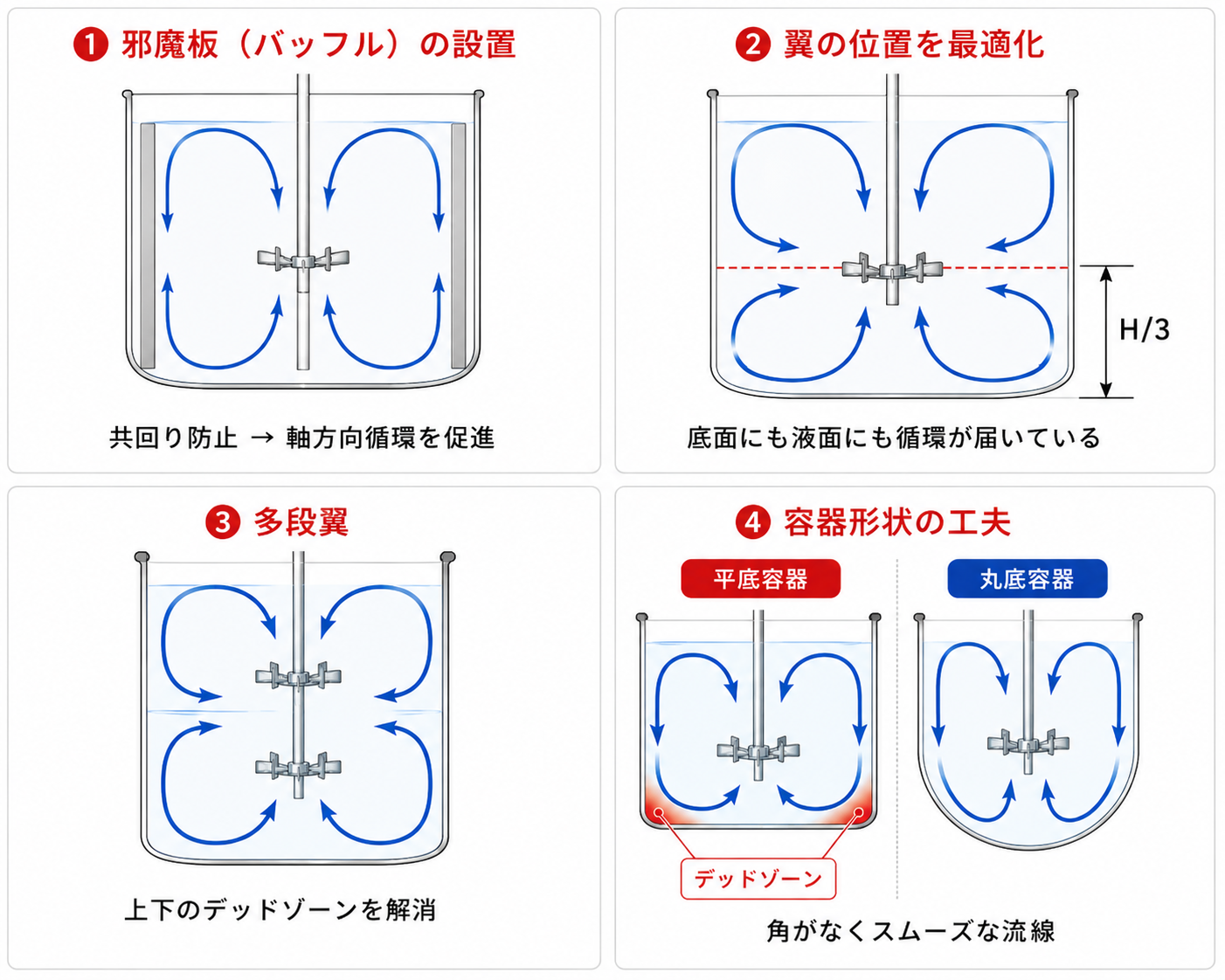

デッドゾーンを解消する4つの対策
対策1：邪魔板（バッフル）を設置する
最も基本的かつ効果的な対策です。邪魔板は容器の内壁に取り付ける板状の突起で、以下の効果があります。
・共回りの防止：液が翼と一緒に回転するのを阻止し、剪断力を生み出す
・軸方向循環の促進：放射方向の流れを上下方向の流れに変換し、槽全体の循環を改善する
・ボルテックスの抑制：液面の凹みを防ぎ、エア巻き込みを軽減する
邪魔板の標準的な仕様は、幅が槽径の1/10、4枚を等間隔に配置するのが基本です。
ただし、高粘度液では邪魔板の裏側にデッドゾーンが形成されるため、幅を狭くする、壁面から離して設置する（フィンガーバッフル）などの工夫が必要です。
対策2：翼の取り付け位置を最適化する
翼の高さ（液底からの距離）はデッドゾーンに直結します。
・翼が高すぎる：底部に流れが届かず、粒子の沈殿や底部滞留が起きる
・翼が低すぎる：液面付近に流れが届かず、液面での混合が不十分になる
一般的な目安として、翼の中心を容器底面から液深の1/3の高さに設置すると、底部と上部の両方に循環流が到達しやすくなります。
対策3：多段翼にする
液深が槽径に対して大きい（H/D > 1.5 程度）場合、翼を1段だけでは槽全体をカバーできません。この場合は翼を複数段に設置することで、上下方向のデッドゾーンを解消します。
多段翼にすることで、各翼が受け持つ範囲が小さくなり、槽全体をより均一に撹拌できます。
対策4：容器形状を工夫する
平底容器の底部コーナーにデッドゾーンが残る場合、丸底（半球底）の容器に変えることで流線がスムーズになり、コーナー滞留を解消できます。
実験室のビーカーは平底がほとんどですが、フラスコや丸底容器に変えるだけでデッドゾーンが劇的に改善するケースがあります。
撹拌がうまくいかない本当の原因
「混ざらない」と感じたとき、多くの方はまず回転数を上げます。しかし、デッドゾーンが原因の場合、回転数を上げても効果は限定的です。
デッドゾーンの解消に必要なのは「もっと強く混ぜる」ことではなく、「流れの構造を変える」ことです。
| やりがちな対処 | 本当に必要な対処 |
|---|---|
| 回転数をさらに上げる | 邪魔板を設置して循環流を作る |
| 翼を大きいものに変える | 翼の取り付け高さを見直す |
| 撹拌時間を延長する | 多段翼にして上下の循環を確保する |
| モーターを大型化する | 容器形状を見直す |
この表の左列は「力技」、右列は「流れの設計」です。撹拌のトラブルシューティングでは、力技の前にまず流れの構造を見直すことが原則です。
新東科学のワンポイントアドバイス
邪魔板の設置や容器の変更が難しい場合でも、デッドゾーンを解消する方法があります。
当社スリーワンモータの多くの機種に搭載されている「正転逆転タイマー機能」は、一定時間ごとに回転方向を自動で切り替えます。回転方向が変わると、それまで形成されていた流れのパターンが一度崩れ、デッドゾーンに滞留していた液も流動に巻き込まれます。邪魔板を使わずに、共回りやデッドゾーンを効果的に解消できる機能です。
スリーワンモータ製品一覧
さらに、当社の「上下回転撹拌機」は、回転に加えて翼が上下に移動する撹拌機です。通常の撹拌では翼の高さが固定されるため、翼から離れた領域にデッドゾーンが生じやすくなりますが、上下動を加えることで槽全体を直接かき回すことができます。液深が大きい容器や、多段翼を使えない条件でも、デッドゾーンを解消する有力な選択肢です。
次回予告：最終回 第5回「その条件、次も再現できますか？」では、撹拌の「再現性」を取り上げます。同じ結果を何度でも出すために、記録すべき撹拌パラメータと、スケールアップ時の注意点を解説します。
