0120-474-606撹拌翼は、モーターの回転エネルギーを液体に伝える「最後の接点」です。液の粘度も測った、回転数も適切にした——それでも結果が出ないとしたら、翼の選定に問題があるかもしれません。第3回は、翼の形状ごとの特徴と、粘度に応じた選び方の基本ルールを解説します。

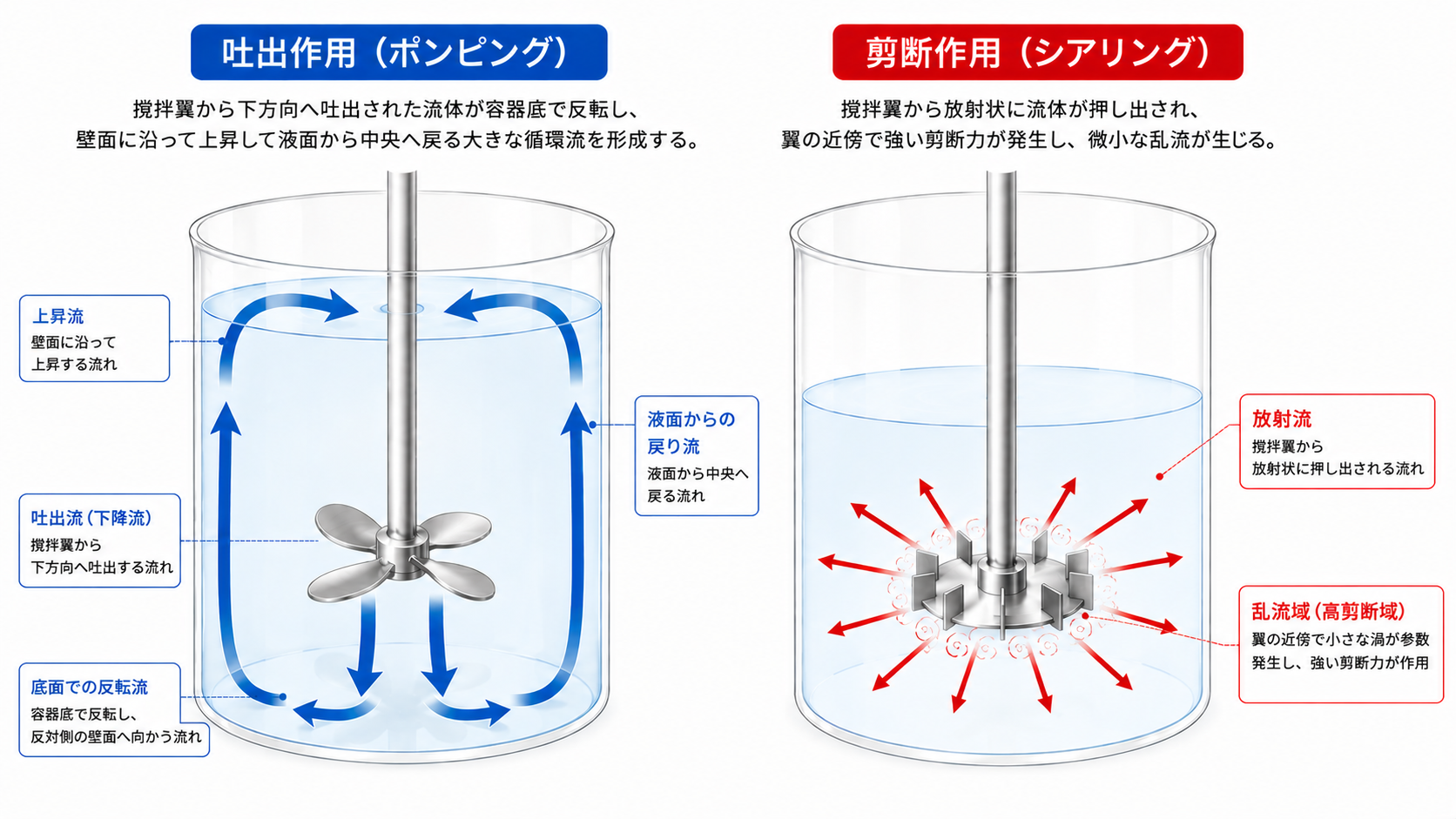

撹拌翼が液を動かす2つのメカニズム
撹拌翼が液体に与える作用は、大きく2つに分けられます。
吐出作用（ポンピング）：液体を押し出して槽内全体に循環流を作る作用です。均一に混ぜたい、粉体を巻き上げたい、温度を均一にしたいといった用途で重要です。
剪断作用（シアリング）：液体に速度差を与えて、局所的に強い力を加える作用です。乳化（液滴を微細化する）、分散（粒子をほぐす）、気泡の微細化などで重要です。
翼を選ぶとは、この吐出と剪断のバランスを目的に合わせて最適化することにほかなりません。

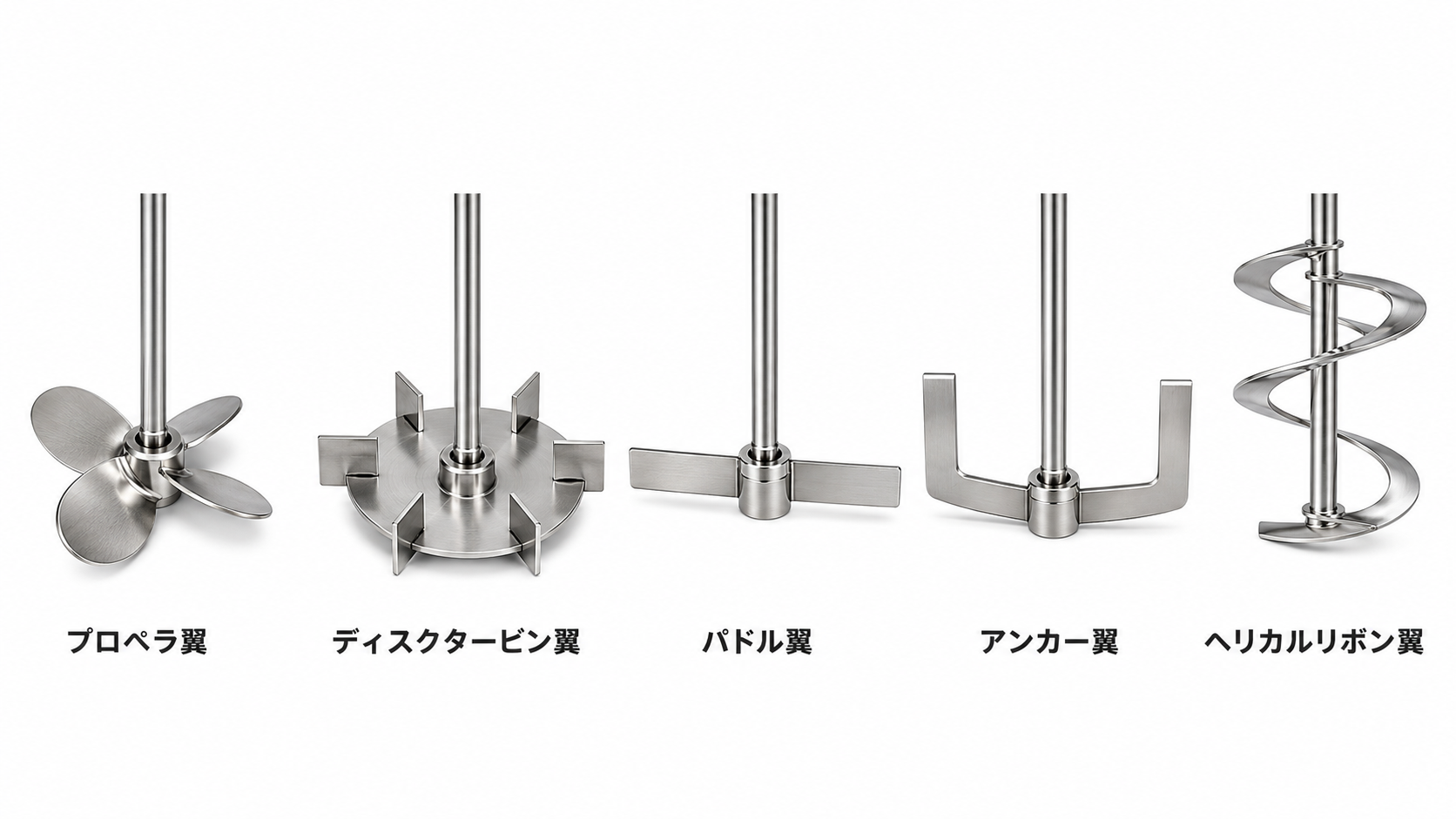

翼の種類と特徴 — 5つの基本形
実験室で使用される撹拌翼の代表的な形状を紹介します。
プロペラ翼 — 低粘度の万能選手
船のスクリューに似た形状で、最も一般的な撹拌翼です。回転により軸方向（上下）の強い吐出流を生み出し、槽内全体に循環流を形成します。
| 適した粘度域 | 低〜中粘度（〜数 Pa·s 程度） |
| 吐出／剪断バランス | 吐出作用が強い（ポンピング型） |
| 翼径/槽径（d/D） | 0.2〜0.5 程度 |
| 得意な操作 | 溶解、均一化、固体の懸濁、槽全体の循環 |
| 不得意な操作 | 高粘度液の撹拌、高い剪断力が必要な操作 |
水や低粘度の溶液を扱うなら、まずはプロペラ翼を選んでおけば間違いありません。
タービン翼（ディスクタービン）— 剪断力が必要なときに
円盤にブレードを取り付けた形状で、放射方向（横方向）に液を強く押し出すのが特徴です。翼の周囲に強い乱流域ができるため、高い剪断力を発揮します。
| 適した粘度域 | 低〜中粘度（〜数 Pa·s 程度） |
| 吐出／剪断バランス | 剪断作用が強い（シアリング型） |
| 翼径/槽径（d/D） | 0.3〜0.5 程度 |
| 得意な操作 | 乳化、気液混合、分散、化学反応 |
| 不得意な操作 | 高粘度液の撹拌、デリケートな試料の混合 |
乳化や気液混合など、「液を激しく砕く」操作にはタービン翼が適しています。ただし、消費動力はプロペラ翼より大きくなります。
パドル翼 — 穏やかに広範囲を混ぜる
平板状のシンプルな形状で、低速で広い範囲を穏やかに撹拌するのに適しています。翼径を大きく取ることで、槽全体を均一に動かすことができます。
| 適した粘度域 | 低〜中粘度 |
| 吐出／剪断バランス | バランス型（翼幅による） |
| 翼径/槽径（d/D） | 0.5〜0.8 程度 |
| 得意な操作 | 均一化、穏やかな混合、沈殿防止 |
| 不得意な操作 | 高い剪断力が必要な操作、高粘度液 |
傾斜パドル翼にすると軸方向の吐出が加わり、循環効率が向上します。
アンカー翼 — 高粘度液の壁面かき取り
容器の内壁に沿った形状で、壁面近くの液を掻き取るように撹拌します。高粘度液が壁面に付着して動かなくなることを防ぎ、槽全体を均一に動かします。
| 適した粘度域 | 中〜高粘度（数 Pa·s 〜数百 Pa·s） |
| 吐出／剪断バランス | 壁面かき取り型（剪断は限定的） |
| 翼径/槽径（d/D） | 0.9〜0.98 程度（壁面に近接） |
| 得意な操作 | 高粘度液の混合、伝熱促進、壁面付着防止 |
| 不得意な操作 | 低粘度液の高速撹拌、乳化・分散 |
リボン翼（ヘリカルリボン）— 超高粘度の切り札
らせん状のリボンが軸に巻きついた形状で、最も高い粘度域に対応できる翼です。リボンの回転により、壁面の液を中心方向に押し込み、軸付近の液を壁面方向に押し出す——この内外循環により、高粘度液でも均一な混合を実現します。
| 適した粘度域 | 高〜超高粘度（数十 Pa·s 〜） |
| 吐出／剪断バランス | 吐出型（内外循環） |
| 翼径/槽径（d/D） | 0.9〜0.98 程度 |
| 得意な操作 | 超高粘度液の混合、ペースト・高分子の均一化 |
| 不得意な操作 | 低粘度液の撹拌（共回りしやすい） |

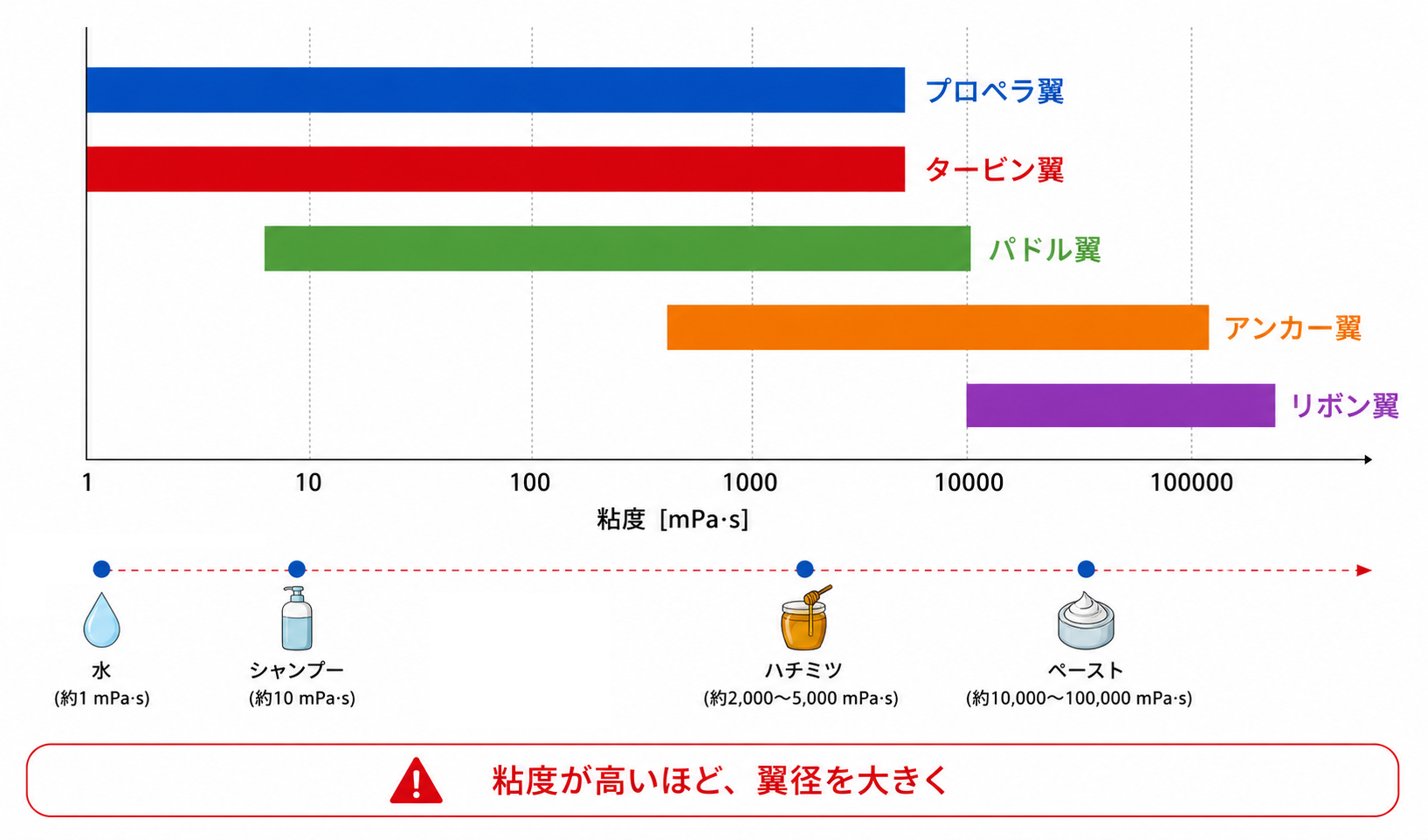

粘度で決まる翼の選定ルール
翼の選定で最も重要な指標は液の粘度です。以下の表が基本ルールになります。
| 粘度域 | 粘度の目安 | 推奨される翼 | d/D の目安 |
|---|---|---|---|
| 低粘度 | 〜100 mPa·s | プロペラ翼、タービン翼 | 0.2〜0.4 |
| 中粘度 | 100 mPa·s 〜 数 Pa·s | プロペラ翼（大径）、傾斜パドル翼 | 0.4〜0.6 |
| 高粘度 | 数 Pa·s 〜 数十 Pa·s | アンカー翼、大型パドル翼 | 0.6〜0.9 |
| 超高粘度 | 数十 Pa·s 以上 | リボン翼（ヘリカルリボン） | 0.9〜0.98 |
ここに一つの法則があります——粘度が高くなるほど、翼径を大きくするということです。
低粘度液はプロペラ翼の小さな力でも十分に槽全体に流動が伝わりますが、高粘度液では翼から離れた場所まで流動が届きません。そこで、翼径を大きくして「直接かき回す範囲」を広げる必要があるのです。
よくある翼選定の失敗パターン
失敗1：高粘度液にプロペラ翼を使ってしまう
粘度が高い液にプロペラ翼を使うと、翼の周囲だけが回転し、槽の外周部や底部にデッドスペース（撹拌が届かない領域）が生じます。見た目には回っているのに、容器の端を触ると全く混ざっていない——この失敗は非常に多く見られます。
失敗2：低粘度液にアンカー翼を使ってしまう
逆に、水のような低粘度液にアンカー翼を使うと、翼と液が共回りしてしまい混合効率が極端に低下します。低粘度液には小さい翼で速く回す、高粘度液には大きい翼でゆっくり回す——この原則を覚えておきましょう。
失敗3：目的と翼の特性が合っていない
「乳化がうまくいかない」と相談を受けて現場を見ると、プロペラ翼で撹拌していた——というケースがあります。プロペラ翼は吐出（循環）に優れますが、乳化に必要な高い剪断力は得意ではありません。この場合はタービン翼に変えるだけで解決することがあります。
新東科学のワンポイントアドバイス
当社では、50種類以上の撹拌翼をラインナップしています。プロペラ翼、タービン翼、パドル翼、アンカー翼、リボン翼(特注対応のみ)はもちろん、特殊形状の翼まで、液の粘度と目的に応じて最適な翼をお選びいただけます。
「どの翼を選べばよいかわからない」——そんなときは、お気軽にご相談ください。液の粘度、容量、目的をお聞かせいただければ、最適な翼と撹拌機の組み合わせをご提案いたします。
また、当社では撹拌翼の特注製作（スリーワンモータユーザー様限定対応）も承っています。実際のお客様の撹拌に合わせて、最適な翼の形状とサイズで撹拌することが可能です。
お問い合わせください
次回予告：第4回「その撹拌、死角はありませんか？」では、撹拌槽内に生じる「デッドスペース（死角）」の問題を取り上げます。ドーナツ流、8の字流、スラリー境界——混ざっているようで混ざっていない、撹拌の落とし穴を解説します。
