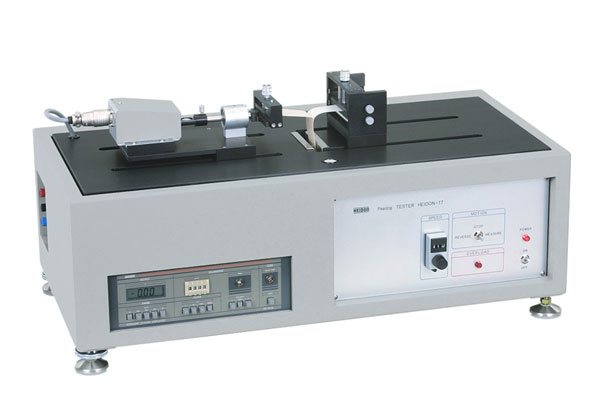

離着性強度試験機
TYPE:17

剥離・引張強度の評価に
試験片クランプ双方が、同一速度で相反する方向に移動します。
そして、一方のクランプより抵抗力を精度良く測定します。
双方のクランプ間には、中空部が設けられており、未剥離部を落とし込むことができます。
従って、T型剥離試験において非常に安定したデータが得られるようになりました。

特徴

測定は、微少なモノから、内容も豊富

T型剥離、180°剥離、引張、引裂試験、そして表面の密着性なども測定できます。

手軽に使える卓上型

必要なところへ持ち運べ、すぐに測定が出来ます。ゼロバランス、キャリブレーションもいたって簡単。誰でもすぐにオペレータとなれます。

動作イメージ
主な仕様
TYPE:17
移動速度

クランプ移動速度:50~500mm/min
(クランプ双方が、同一速度で相反する方向に移動するため測定速度は、100~1000mm/minとなります。)

移動距離

各クランプ150mm

測定範囲

0~100gf、0~2000gf 各荷重変換器使用可能

試験片寸法

最大200mm×75mm

安全装置

過負荷安全装置(OVERLOAD)
高周波雑音防止回路 CMRR:AC/DC130dB以上、NMRR:AC50dB以上

動歪みアンプ

ゼロ点調整 ・・・ デジタルサーボオートゼロリセット方式
出力(非直線性) ・・・ 0~±5V(±0.05%FS以内)
感度切換 ・・・  0・100・50・25・10%FS
SN比 ・・・  60dB(最大感度)
応答周波数特性 ・・・ 2kHz/-3dB
フィルタ ・・・ 1・10・100HZ・PASS(ローパスフィルタ)
(動歪みアンプは本体に内蔵されています。)

適応規格

JIS P8139

使用環境

0~50℃ 85%RH以内 但し、結露なきこと

電源

AC100V 50/60Hz

全体寸法

本体:W630mm×D310mm×H350mm

付属品

荷重変換器 1台、中継コード 1m、電源コード(2P・E付き2m) 1本、
アクリルカバー 1個、工具 1式、部品ケース 1台、取扱説明書 1部

オプション

トライボソフト
