摩擦摩耗試験機の種類【運動方式による分類】

摩擦摩耗試験機には様々な種類があります。当サイトでは種類や試験方法等を具体例をあげてご紹介します。

摩擦摩耗試験機は、運動方式によっても分類できます。

この記事では、摩擦摩耗試験機の運動方式を8つ紹介していきます。

ピンオンプレート

往復運動をしているプレート状の物体の表面でピンを用いて摩擦・摩耗させる方法です。硬質膜や潤滑膜の強度の測定などで用いられます。

ピンの代わりにボールを用いる「ボールオンプレート」や、ピンの代わりにリングを用いる「リングオンプレート」もあります。

HEIDONでボール（ピン）オンプレートに対応できる試験機の代表例がTYPE:14FWです。

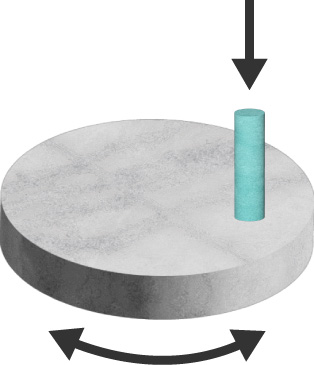

ピンオンディスク

回転運動をしているディスク状の物体の表面でピンを用いて摩擦・摩耗させる方法です。硬質膜や潤滑膜の強度の測定などで用いられます。

ピンの代わりにボールを用いる「ボールオンディスク」もあります。

HEIDONでボール（ピン）オンディスクに対応できる試験機の代表例がTYPE:20です。

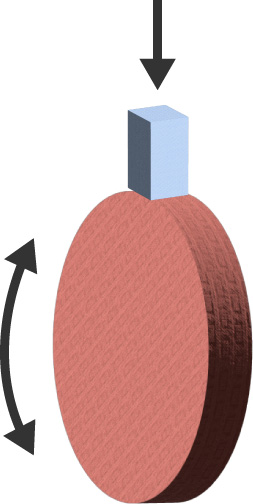

ブロックオンリング

回転運動をするリングの外周からブロックを用いて摩擦・摩耗させる方法です。潤滑油の評価などで用いられます。

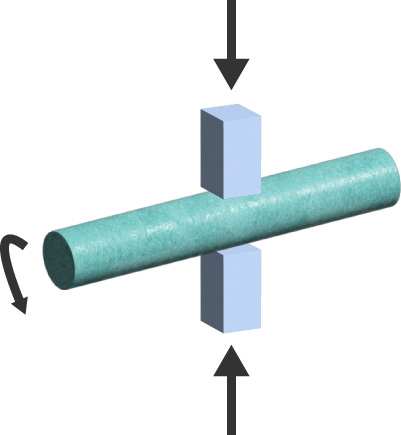

ブロックシリンダ

回転するシリンダの上下（または左右）からブロックを当てて摩擦・摩耗させる方法です。

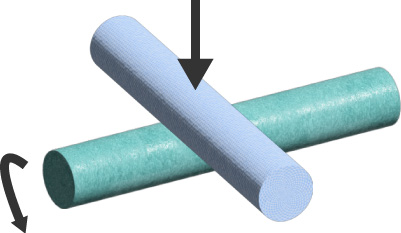

クロスシリンダ

回転するシリンダに他方のシリンダを当てて摩擦・摩耗させる方法です。

4球試験

4個の同一寸法の鋼球をピラミッド形にして，3個を固定した上で、上から1個を押し付けて回転させて摩擦・摩耗させる方法です。

HEIDONは、主に基礎研究や製品開発場面に適した

摩擦摩耗試験機を多数ご用意しています。
