荷重変動型
荷重変動型摩擦摩耗試験システム
TYPE:HHS2000S/HHS3000S

たった1個の試験片、たった1回の測定で、摩耗回数・垂直荷重・摩擦力・摩耗体積の関係を示す3次元磨耗形態グラフ作成が可能です。
本機は1個の試験片による1回の測定で摩耗回数、垂直荷重、摩擦力、摩耗体積の関係を示す3次元摩耗形態グラフ作成、摩耗の遷移に対応する臨界荷重の決定ができます。
そのため、複数の試験片を必要としないだけでなく、試験時間を大幅に短縮し、煩雑なデータ解析を解消でき、優れたデータが得られます。

特徴

摩擦力測定に、変位測定と画像記録をプラス

測定要素は、荷重変動器による摩擦力測定に加え、変位計による摩擦量、摩耗痕、引掻深さの測定があります。 それらのリアルタイムデータを収集することで多角的に物性を解析する事ができます。 また、オプションの「トライボCCDシステム」を併用する事により、摩耗粉の挙動解析・潤滑剤の移動状態など、さらに進んだ試験を行う事ができます。

信頼の測定系はそのままに多彩な機能をプラス

加重方式はトライボギア伝統のバランスアーム機構を採用し、高い信頼性を確保しています。 一定荷重から連続加重等の試験モードはタッチパネルで簡単に切り換えることが可能です。 加重も分銅を手で載せる従来の機構から数値入力の自動タイプに進化しました。 さらに標準でY方向ステージや角度調整機能付き移動テーブル等豊富な機能を付加しました。

機能の画像
機能の画像
主な仕様
TYPE:HHS2000S/HHS3000S
対応試験規格

ASTM D 1894 (Standard Test Method for Static and Kinetic Coefficients of Friction of Plastic Film and Sheeting)
JIS K 7317:2022 (プラスチック-機能性フィルムの引っかき硬さの求め方)
※ 別途測定治具が必要な場合がございます。

移動速度

0.1~50mm/sec

駆動モータ

交流サーボモータ

駆動方式

ラック&ピニオン

垂直荷重

HHS2000S:
高荷重ユニット 10~1000g
低荷重ユニット 1~50g
HHS3000S:
100g~10000g

荷重変換器容量

HHS2000S:
高荷重ユニット:19.61N
低荷重ユニット:0.98N
HHS3000S:
196.1N

テーブル寸法

120×200mm

プレスタートモード

固定荷重/連続加重切り換え

安全装置

過負荷安全装置(OVERLOAD
高周波雑音防止回路 CMRR:AC/DC130dB以上、NMRR:AC50dB以上

動歪みアンプ

ゼロ点調整   ・・・ デジタルサーボオートゼロリセット方式
出力(非直線性) ・・・ 0~±5V(±0.05%FS以内)
感度切換  ・・・ 0・100・50・25・10%FS
SN比  ・・・ 60dB(最大感度)
応答周波数特性 ・・・ 2kHz/-3dB
フィルタ ・・・ 1・10・100HZ・PASS(ローパスフィルタ)
(動歪みアンプは本体に内蔵されています。)

使用環境

0~50℃ 85%RH以内 但し、結露なきこと

電源

AC100V 50/60Hz

本体寸法

HHS2000S:W710mm×D490mm×H710mm
HHS3000S:W1000mm×D520mm×H900mm

付属品

引掻針 2本、ボール圧子 2式、垂直ゲージ 1本、荷重変動ユニット 各1台 組分銅 1組、電源コード 1本、工具 1式、部品ケース 1台 取扱説明書 1部、トライボソフト 1式、トライボウェア 1式、ノートPC 1式

オプション

トライボCCDシステム、加熱装置、冷却装置

ダウンロードコンテンツ

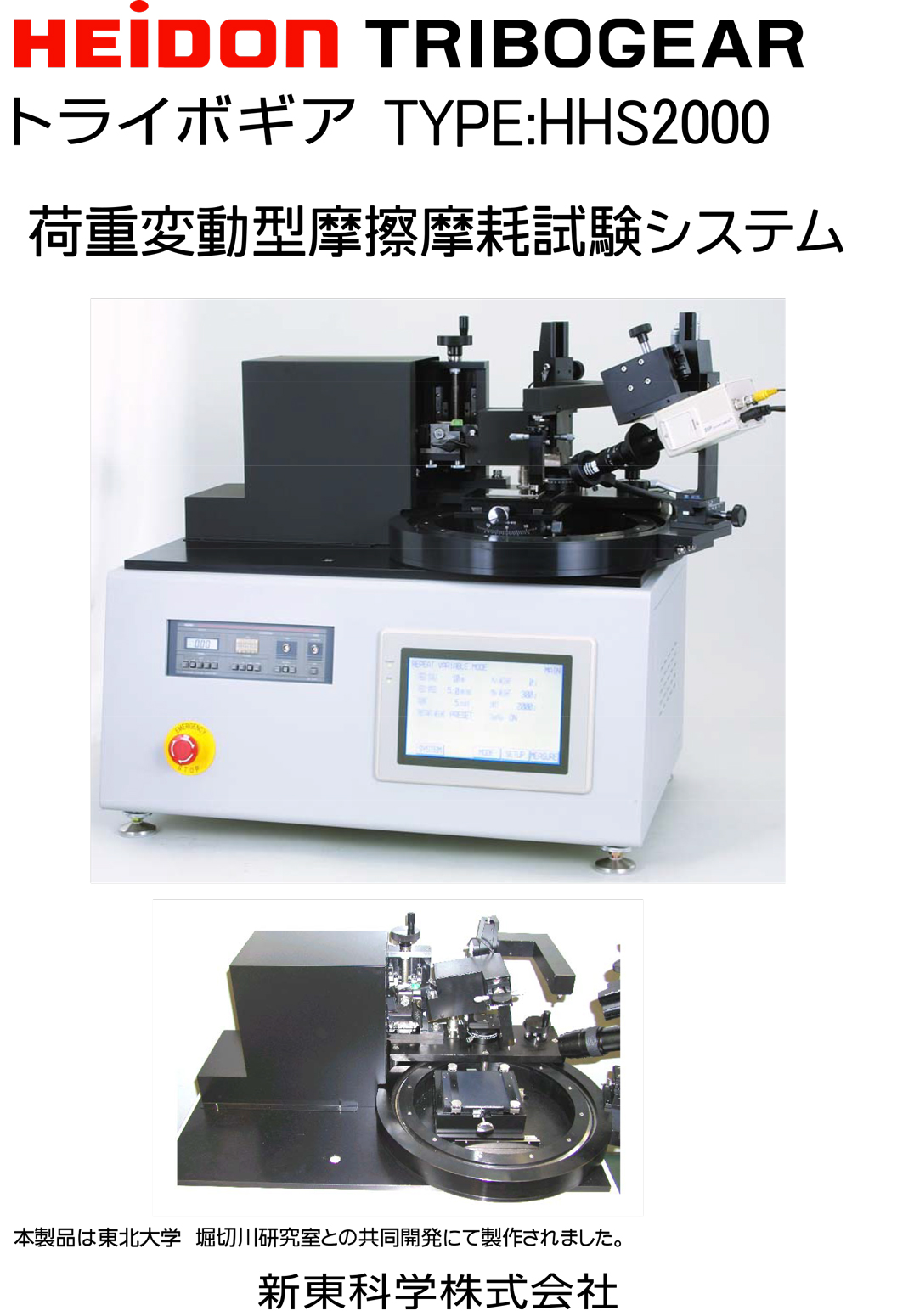

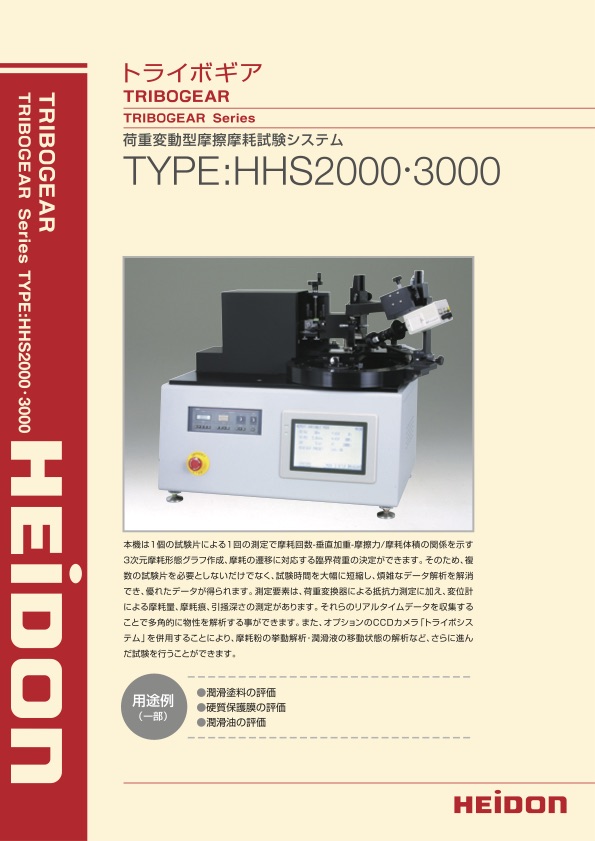

機能詳細パンフレット
